在使用调节阀的自控系统中，对调节阀的要求之一是反应灵敏，动作迅速，不允许产生振荡和不稳定状况。空载全行程时间是衡量这种特性的指标之一，是在静态条件下测定的。它与执行机构气室容积的大小、气体压力、进气流量等因素有关。如果气动执行机构的反应速度不能满足工艺条件的要求，就要考虑改 用其他类型(例如液动执行机构)的执行机构。

图1表示测试这一指标的装置。输入到执行机构的压力信号，可以利用定值器来设定上、下限值，两个压力表显示出压力的大小。通过三通电磁阀的通电换向，先输入的下限值信号压力使调节阀指针碰到上端行程开关，电源就断开，装置中的电秒表不计时；当三通电磁阀接通电源，使其换向，执行机构输入上限值信号压力，使阀移动，指针离开上端行程开关，这时电源接通，电秒表计时，一直到阀门走完全行程为止。当指针触及下端行程开关时，电源就断开，电秒表停止计时，读取电秒表上的值，就是走完全行程的时间。反行程的时间也可以这样测定。空载全行程时间应符合表1的要求。

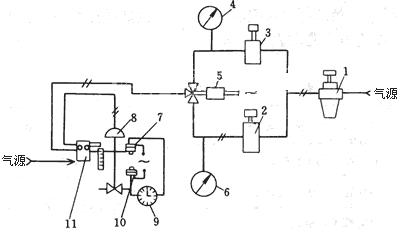

图1 空载全行程时间测试原理图

1 减压阀；2,3 气动定值器；4,6 压力表；5三通电磁阀
7,10 行程开关；8 被试调节阀；9 电秒表；11气动阀门定位器

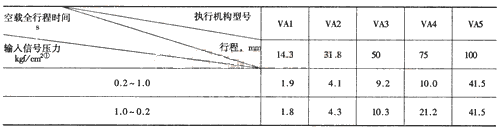

表1、空载全行程时间

（1）1kgf/cm³≈100kpa
