【摘要】在执行机沟工作过程中,如果待测的量发生变化,则执行机构的运动部件将由原平衡位置位移到一个新的平衡位置。由于运动部件有惯性作用。它并不是立刻停止在新的平衡位置上,而是在此位置附近往复振动,直到能量逐渐消耗完为止。这种现象称为阻尼特性。
由于这种特性的存在,使自动调节仪表不能迅速准确地被读数及发出反馈信号,因而在调节系统中会产生超调和振荡现象,影响了仪表的工作效率。
1.测试装置及原理

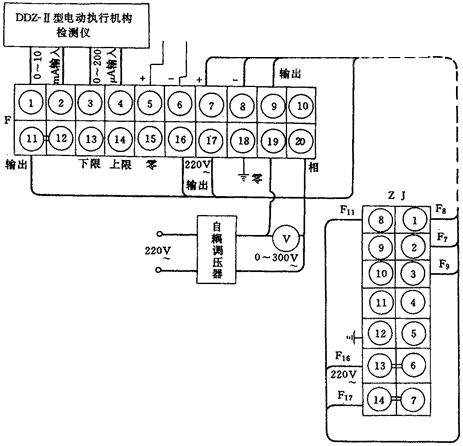

测试装置、原理及线路图如图1、图2所示。在输出端挂上适当重量的砝码,作为负载力矩,在输入端加入规定的输入信号时,观察输出轴在正、反行程相应转角位置的摆动次数。

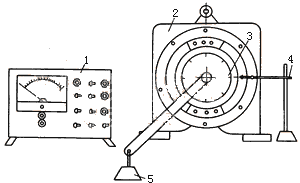

图1 电动执行机构测试原理示意图
1 电动执行机构检测仪;2 电动执行机构;3 量角器;4 指针;5 砝码
2.阻尼特性试验
在输出端挂上适当重量的砝码,作为负载力矩。然后在输入端分别加20%、50%、80%的输入信号,观察输出轴在正、反行程相应转角位置上“半周期”摆动次数,要求不大于三次。
3.试验注意要点
(1)在死区试验合格的前提下,进行本项试验。
(2)输入信号达到稳定值后进行观察。
