【摘要】本项性能表示阀门定位器、电-气转换器对供气压力波动的敏感程度及适用范围。在保证产品性能前提下，人们希望允许供气压力波动范围越大越好，这说明产品的适应性能好。

供气压波动影响的测试装置与耗气量的测试装置相同，见图1。通过调整定值器3，使输出压力在压力表4的指示值达到供气压力的上限值（如1.4公斤力/厘米²），然后将输入信号设定在某数值上，使输出（行程、气压）达到稳定后测出输出（行程、气压）值，再将供气压力每次减少上限值的10%，测出在输入信号设定点的各次输出（行程、气压）值，从而可以算出供气压力变化10%时的输出（行程、气压）变化值。



图1 耗气量测试原理及装置图

1 过滤器；2 减压阀；3 气动定值器；4,10 压力表；5 转子流量计；6阀门定位器（电-气转换器）；7 调节阀；8 百分表；9 百分表架



试验注意要点：

（1）被测试的仪表的输入信号为一规定值，并保持始终不变（如输入信号始终保持为50%）。试验在输出值达到稳定后进行；

（2）改变供气压力，将额定供气压先增加0.1公斤力/厘米²。然后又减少0.1公斤力/厘米²。分别测出对应于供气压力变化时的输出值（行程或气压）；

（3）对精度影响的计算方法以带气动阀门定位器的调节阀为例说明。

条件：供气压力范围为1.4士0.1公斤力/厘米²。输入信号范围为0.2～1.0公斤力/厘米²，输入信号设定在0.6公斤力/厘米²。调节阀额定行程为50毫米。实测记录见表1。

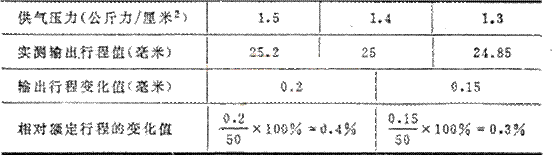

表1 实测记录

结果：供气压力为1.4+0.1公斤力/厦米²。供气压力对精度的影响值δp=0.4%/0.1（公斤力/厘米²）；供气压力为1.4～0.1公斤力/厘米²时，供气压力对精度的影响值δ=0.3%/0.1(公斤力/厘米²)。
