1、概 述
在化工企业的控制过程中，气动薄膜调节阀得到了广泛的应用，阀门定位器作为气动薄膜调节阀（以下简称调节阀）的辅助工具，对调节阀的使用起着决定性作用，阀门定位器调校质量的好坏直接影响调节阀的使用，但通常的调校方法有时不能校准调节阀，这在一定程度上限制了调节阀的使用。因此，有必要对其它方法进行研究。
2、系统结构
在本文中，将阀门定位器和调节器阀作为一个系统进行分析，它主要由磁电主件、气动功率放大器、反馈杠杆、零位弹簧、反馈弹簧、挡板、零点调整机构、量程调整机构和调节阀组成，构成的系统方框如图1。

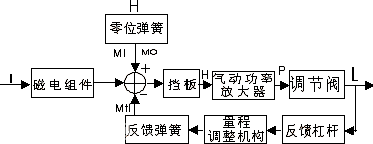

图1 系统阀门定位器和调节阀结构框图
注：
I——输入电流
MO——由零位弹簧产生的调零点力矩
MI——由输入电流产生的电磁力矩
MF——由反馈弹簧产生的反馈力矩
H——挡板微小位移
H—— 调零弹簧长度
P——气动功率放大器的输出
L——调节阀在某一开度下的行程
3、系统等效数学模型
为分析方便，假设阀门定位器为线性特性，的一般工作情况下，各环节均可近似为线性环节，则上述的方框图对应的方块图如图2
图2 系统结构框图对应的方块图
注：
KO，K4—零位弹簧、反馈弹簧的弹性系数
K1，K2，K3，K5，K6，KV——磁电组件、挡板、气动功率放大器、量程调机构、反馈杠杆的放大系数
令：
KG=K2K3KV （1）
KF=K4K5K6 （2）
则由自控理论可得：
（3）
显然
为阀门定位器零点
4、常规校验法分析
4.1常规校验法
（1）使阀杆定位于行程中点，调整定定位器与反馈杠杆成90°角度，并使用螺钉固定。
（2）将零点、量程分别置中间位置。
（3）输入4mADC信号，使调节阀开始动作，调节零点，使零点符合要求。
（4）输入20mADC信号，记录调节阀的行程，如不符合额定量程，则调量程，使量程符合要求。
（5）重复上棕步骤（3）、（4），使量程式和零点达到规定值。
4.2常规校验法的实质
将（1），（2）式代入（3）式得：
由常规校验步骤（3）（4）可知，调零点可改变H，调量程式可改变K5，由式（4）可知，调整零点对和调量程式是相互影响的。因此，调零点、调量程实际上就是反复凑试H、K5，使零点、量程均符合要求的过程。
4.3常规校验法的不足
由于一般情况下，零位弹簧工作在线区域，其长度变化范围有限，调量程机构其机械位置受到限制。因此 H、K5 的值将会受到限制，当调节阀的KV很大或很小时，按常规方法不可能将定位器校准，这种情况在日常工作中经常会碰到的，这就需要通过学习其它方法来校验阀门定位器。
5、常规校验法的改进方法
由（4）式可知，可以调节的参数还有H和K6，即调整反馈杠杆的有效长度及改变调零弹簧钢的弹性系数，下面分别就这两种方法进行分析。
5.1通过改变改变杠杆的有效长度来校验阀门定位器
将连接在阀杆上的销钉靠近阀门定位器，则可将反馈杠杆有效长度缩短，即K6减小，L增大，行程增大，反之，将反馈杠杆有效长度增大，则行程减小。因此，将此方法配合常规裁军校验法可增大行程变化范围，将阀门定位器校准。
5.2通过改变反馈的弹性系数来校验阀门定位器
上述调零弹簧的系数K0是指弹簧工作在线怍区域时的参数，当弹簧较短或较长时，弹簧将工作在非线性区域，弹性系数将不再是常数。
调零的弹性特性见图3。
由图3可知，当弹簧的长度小于H时，弹簧工作的非线性区域，且K0的值大于在线性区域的值。
由上述分析可知，当弹簧工作在非线性区域时，其 增大，再由式（4）可知，定位器零点将提高，同时行程满度值也增加，当满度值大于额定行程时，需要调整量程机构，使调节阀行程减小，同时也会使阀门定位器零位值减小，这样反复凑试，可将阀门定位器校准。
6、非常规校验法
由上述的分析可知，改变H或者说 的值勤可以改变零点和量程，因此就有以下两种校验法。
6.1调反馈杠杆
（1）输入4mADC信号，按常规调零方法调零点。
（2）输入
（3）反复进行（1）、（2）步。
（4）若零点、量程无法校准，调整阀杆上的销钉以改变反馈杠杆的有有效长度，使行程增大或减小，杠杆有效长度缩短，行程增大，反之，行程减小。
（5）反复进行（3）、（4）步，直到零点、量程式均符合要求。
6.2缩短调零弹簧长度法
（1）输入12mADC信号，调整调零螺钉，缩短调零弹簧长度，并将调零螺钉调整到接近于极限位置，此时调节阀行程可能到极限位置。
（2）调整调量程螺钉，使调节阀行程至中间位置。
（3）输入
（4）输入
（5）反复进行（3）、（4）步，直到零点、量程均符合要求。
7、应用小结
上面所述的两种方法是对常规方法的补充和完善，这两种方法交是在常规方法失效时使用的，并且这两种方法也可以结合起来运用，这样调整范围更宽，通过学习大量的实践表明，这几种方法都不得是完全可行的，并且 这些方法较常规裁军方法校得快，为我们的日常工作特别是在大检修中节约了宝贵和时间。
