【摘要】此项性能表示电动执行机构、电一气转换器受环境温度影响的敏感程度及适用范围。

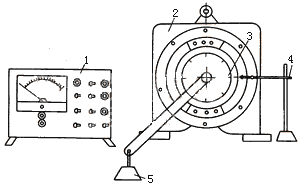

图1 电动执行机构测试原理示意图

1 电动执行机构检测仪；2 电动执行机构；3 量角器；4指针；5 砝码

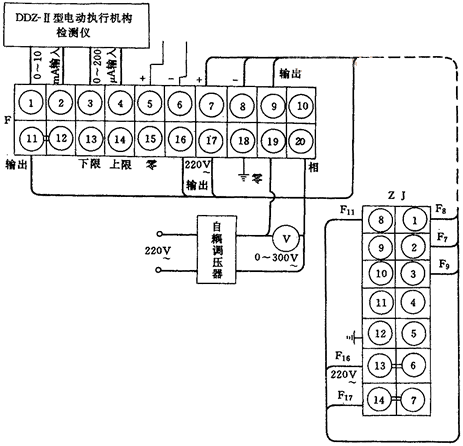

图2 电动执行机构测试线路

测试方法：

1、电动执行机构允许在不加负载力矩情况下进行测试，试验前允许调零及调满量程。

2、将恒温恒湿箱慢慢地升温到规定温度t1（如+1 5～+25℃范围内的某一值），保温二小时。

3、输入信号为信号范围的20%、50%和80%。

4、分别测出温度为t1时对应输入信号的输出值。

5、将恒温恒湿箱缓慢地升温到规定温度t2（如15℃），保温三小时。

6、测出温度为t2时，对应同样输入信号的输出值。

7、对精度影响的计算方法：

①电动执行机构的计算式

     角行程时，在某输入信号下，环境温度对精度的影响值δt为：

      δt=[（θt2－θt1） / 90]×[10 /（t2－t1）]×100%

式中：t1——在+15～+25。c范同内的某一温度值（℃）
        t2——升温后实际温度值（℃）
        θt2——温度为t2时输出轴转角的实测值（度）
        θt1——温度为t1时输出轴转角的实测值（度）
        90——最大的输出轴转角（度）
         10——系数（度）

      直行程时：

      δt=[（θt2－θt1）/ L]×[10 /（t2－t1）]×100%

      式中，L为最大的输出轴位移，单位为毫米。

②电一气转换器的δt的计算式为:

      δt=[（Pt1－Pt2）/ Pr]×[1 /（t2－t1）]×100%

式中：pt2——温度为t2时输出气压的实测值（公斤力/厘米²）
        Pt1——温度为t1时输出气压的实测值（公斤力/厘米²）
         Pr——额定输出气压的范围（公斤力/厘米²）

8、加温后的测试，速度要快，以保证准确性。
