【摘要】此项性能表示电动执行机构受电源电压变化的敏感程度和适用范围。其测试装置及原理如图1、图2所示。它是通过自耦调压器改变输入到执行机构的电压并在交流电压表上显示出来。通过调整DDZ-Ⅱ型电动执行机构检测仪，使输入直流电流信号达到规定值，在量角器上，可读出相应的输出轴的转角值，这样，在相同的输入直流电流信号下，改变电源电压，可得到输出轴转角的变化值。

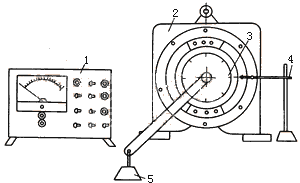

图1 电动执行机构测试原理示意图

1 电动执行机构检测仪；2 电动执行机构；3 量角器；4指针；5 砝码

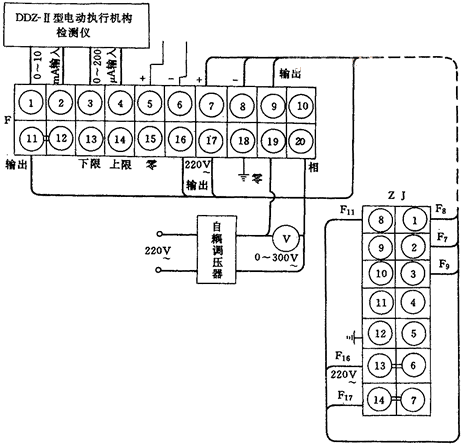

图2 电动执行机构测试线路



测试步骤：

（1）在加负载力矩的情况下进行。

（2）测出电压为220V、输入信号为信号范围的20%、50%、80%时的输出值。

（3）测出电压为190V、输入信号为信号范围的20%、50%、80%时的输出值。

（4）测出电压为240V、输入信号为信号范围的20%、50%、80%时的输出值。

（5）对精度影响的计算方法：

1）电源电压由220伏降到190伏时

     精度影响值 = （在220伏时某输入信号下的实测输出值 —在190伏时同样输入信号下的实测输出值）/ 输出值的范围 *100%

2）电源电压由220伏升到240伏时

     精度影响值 = （在220伏时某输入信号下的实测输出值 —在240伏时同样输入信号下的实测输出值）/ 输出值的范围 *100%



摘自互联网
